48. 직선 그리고 (drawLine)

48-1 예제: ex47

import sys from PyQt5.QtWidgets import (QApplication, QWidget) from PyQt5.QtGui import QPainter, QPen from PyQt5.QtCore import Qt class MyApp(QWidget):     def __init__(self):         super().__init__()         self.initUI()     def initUI(self):         self.setWindowTitle('drawLine')         self.setGeometry(300, 300, 400, 300)         self.show()     def paintEvent(self, e) -> None:         qp = QPainter()         qp.begin(self)         self.draw_line(qp)         qp.end()     def draw_line(self, qp):         qp.setPen(QPen(Qt.blue, 8))         qp.drawLine(30, 230, 200, 50)         qp.setPen(QPen(Qt.green, 8))         qp.drawLine(140, 60, 320, 280)         qp.setPen(QPen(Qt.red, 8))         qp.drawLine(330, 250, 40, 190) if __name__ == '__main__':     app = QApplication(sys.argv)     win = MyApp()     sys.exit(app.exec_())

48-2 설명

세 개의 직선이 그립니다.

setPen()을 이용해서 선의 색상과 두께를 설정합니다.

drawLine(x1, y1, x2, y2)의 형태로 선의 양 끝점의 위치를 정수로 입력해 줍니다.

48-3 결과

48-4 예제2

import sys from PyQt5.QtWidgets import (QApplication, QWidget) from PyQt5.QtGui import QPainter, QPen from PyQt5.QtCore import Qt class MyApp(QWidget):     def __init__(self):         super().__init__()         self.initUI()     def initUI(self):         self.setWindowTitle('drawLine')         self.setGeometry(300, 300, 400, 300)         self.show()     def paintEvent(self, e) -> None:         qp = QPainter()         qp.begin(self)         self.draw_line(qp)         qp.end()     def draw_line(self, qp):         qp.setPen(QPen(Qt.black, 3, Qt.SolidLine))         qp.drawLine(20, 20, 380, 20)         qp.drawText(30, 40, 'Qt.SolidLine')         qp.setPen(QPen(Qt.black, 3, Qt.DashLine))         qp.drawLine(20, 70, 380, 70)         qp.drawText(30, 90, 'Qt.DashLine')         qp.setPen(QPen(Qt.black, 3, Qt.DotLine))         qp.drawLine(20, 120, 380, 120)         qp.drawText(30, 140, 'Qt.DotLine')         qp.setPen(QPen(Qt.black, 3, Qt.DashDotLine))         qp.drawLine(20, 170, 380, 170)         qp.drawText(30, 190, 'Qt.DashDotLine')         qp.setPen(QPen(Qt.black, 3, Qt.DashDotDotLine))         qp.drawLine(20, 220, 380, 220)         qp.drawText(30, 240, 'Qt.DashDotDotLine')         pen = QPen(Qt.black, 3, Qt.CustomDashLine)         pen.setDashPattern([4, 3, 2, 5])         qp.setPen(pen)         qp.drawLine(20, 270, 380, 270)         qp.drawText(30, 290, 'Qt.CustomDashLine') if __name__ == '__main__':     app = QApplication(sys.argv)     win = MyApp()     sys.exit(app.exec_())

48-5 설명

QPen 위젯의 세 번째 매개변수에 Qt.SolidLine, Qt.DashLine 등을 입력하면 다양한 형태의 선 종류를 설정할 수 있습니다.

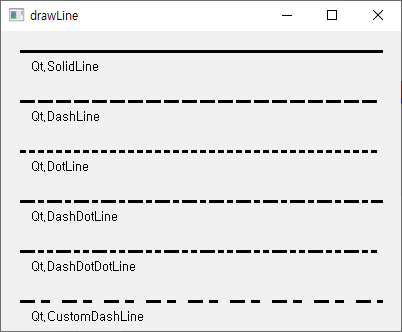

48-6 결과
